컨덕턴스의 직렬, 병렬 연결

영어로 Electrical Conductance, '전기전도율'이라고 부릅니다
용어 자체가 얼마나 전기가 잘 흐르는지를 표시하므로,

컨덕턴스(G)는 저항(R)의 역수입니다

뭔가 어려운 개념같아 접근이 꺼려지지만 무조건 저항과 반대로 생각하고, 계산하면 됩니다

I = GV

옴의 법칙에서 전류는 전압에 비례하고 그 비례상수가 G가 됩니다

반비례하는 상수가 R인 것이죠

I = V / R

단위인 [S]는 지멘스라는 독일의 과학자를 기념하여 이름붙여졌습니다

옴(ohm)의 역수가 되므로, 단위를 쓸 때 Ω을 거꾸로 표시하기도 하고  σ를 이용하기도 합니다

​

R의 크기는 전류가 일정한 직렬회로에서 전압에 비례하여 분배되며, 전압이 일정한 병렬회로에서 전류에 반비례하여 분배된다

G의 크기는 전류가 일정한 직렬회로에서 전압에 반비례하여 분배되며, 전압이 일정한 병렬회로에서 전류에 비례하여 분배된다



다음의 문제를 통해 컨덕턴스에 익숙해집시다

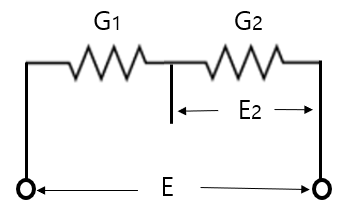

문) 그림의 회로에서 G2 양단의 전압강하 E2를 E와 G1, G2로 표현하시오

직렬연결이므로, 아래 식에서 G2를 양 변에서 소거하면

그 아래 빨간 박스 안의 식을 얻는다

전압 V2는 전압 E2의 다른 표기이므로 V를 E로 바꾸어 표현하면,

E2 = G1/(G1+G2) E [V]

가 된다



E1역시 마찬가지로

E1 = G2/(G1+G2) E [V]

​
