앙페르의 오른손(오른나사) 법칙

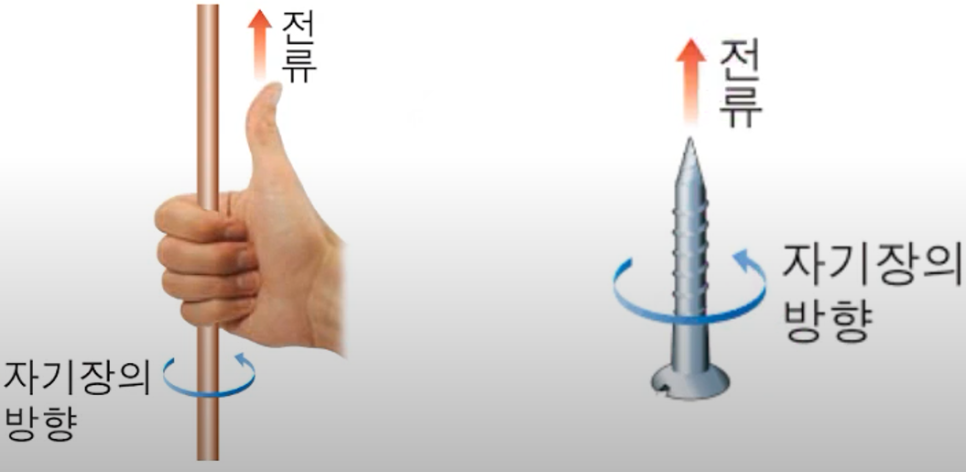

전류가 오른손 엄지 방향으로 흐르면 자기장은 주먹을 쥔 네 손가락 방향으로 형성되기에 오른손 법칙이라 한다

이는 오른나사로 표현해도 똑 같기에 오른나사 법칙이라고도 부른다

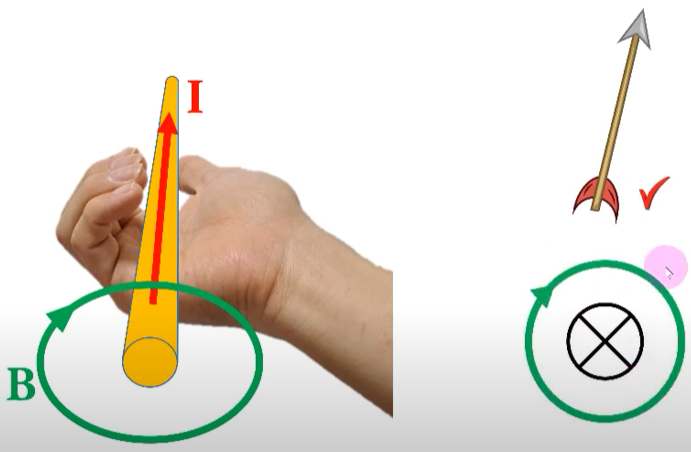

화살표로 표시했을 때 우측 아래처럼 동그라미에 X표시를 해서 전류가 들어가는 방향을 나타내기도 한다



위와는 반대로 화면쪽으로 전류가 나오는 경우에 우측 아래처럼 화살촉의 끝 부분을 동그라미에 점으로 표시하기도 한다

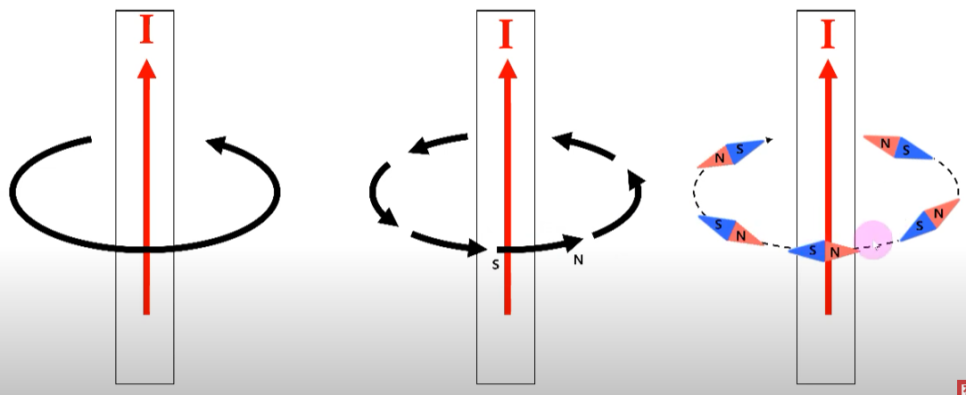

전류가 윗쪽으로 흐른다고 할 때, 검은화살표는 자기장을 표시하고, 이것들은 자속이 나오는 N극과 들어가는 S극으로

자석처럼 표시할 수 있다

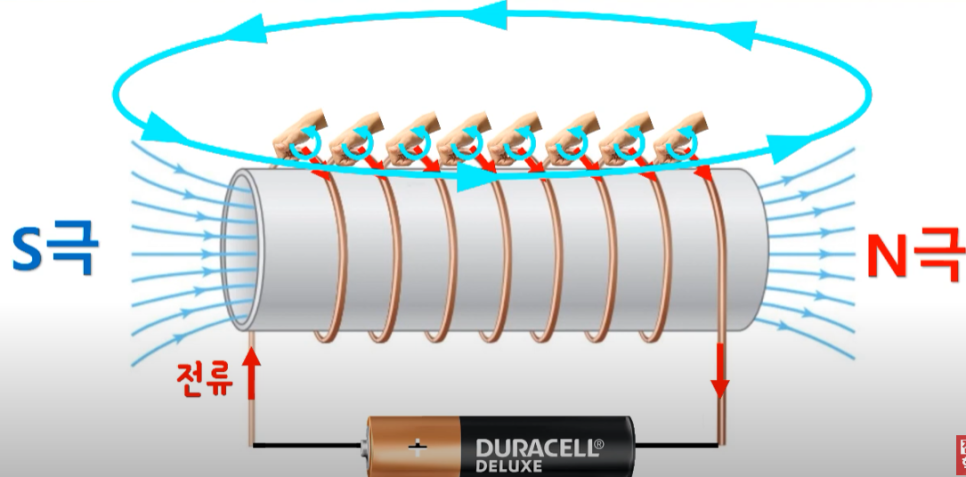

아래와 같이 금속원통에 전선을 감고 건전지를 연결하면(솔레노이드),
전류의 방향에 따라 오른손법칙을 적용하면 자속의 화살표를 확인할 수 있다

아래 그림의 전류의 들어가는 방향을 따라 엄지를 맞추고 주먹을 쥔 다음 말린 전선을 따라 주먹을 돌려보면

4개의 손가락들이 손바닥쪽으로 말려 들어가므로 S극, 전류가 나오는 방향에 엄지를 맞추고 주먹을 쥔 다음

전선을 따라 주먹을 돌려보면 자기장이 나오는 방향이므로 N극을 찾을 수 있다

이것은 전기로 만든 자석이므로 전자석이라고 부른다

주먹쥐기로 잘 안되는 사람들은 오른나사 방향을 생각하며 방향을 찾아보기 바란다

N극의 경우 위에서 아래로 내려오니까 그 방향으로 오른나사를 돌리면 오른쪽이 나오는 쪽 N극이다

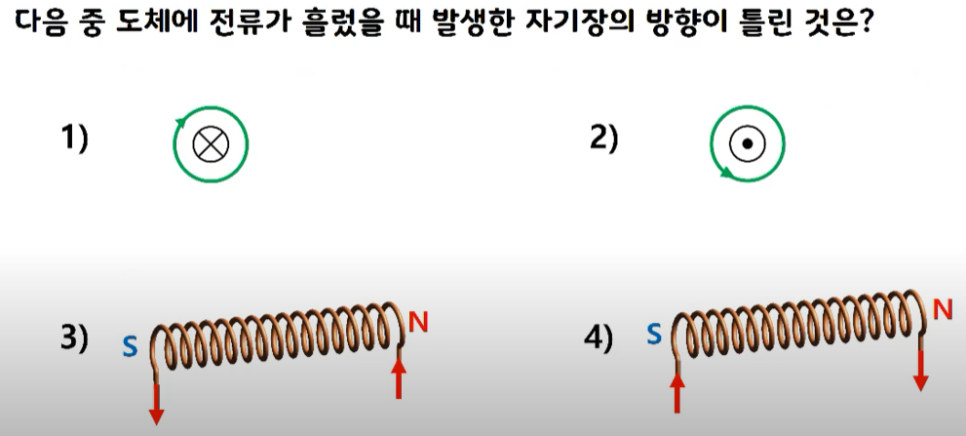

아래 문제를 풀어보면 앙페르의 오른손법칙을 제대로 이해했는지 알 수 있다

1)은 전기가 들어가는 방향이 화면 안쪽이란 것이고, 엄지손가락 방향을 맞추면 자기장이 시계방향이므로 맞다

2)는 전기가 나오는 방향이 화면 바깥쪽이란 것이고, 엄지손가락 방향을 맞추면 자기장이 반시계 방향이므로 맞다

3)은 전기가 들어가는 윗쪽 방향으로 엄지손가락 방향을 맞추고 엄지를 도선의 방향을 따라 돌려보면 네 손가락이 원을 그리며 자속이 들어가는 방향을 알려준다. 따라서 우측이 자속이 들어가는 S극이고 좌측이 자속이 나오는 N극이므로 틀렸다

4)는 전기가 들어가는 윗쪽 방향으로 엄지손가락 방향을 맞추고 엄지를 도선의 방향을 따라 돌려보면 네 손가락이 원을 그리며 자속이 들어가는 방향을 알려준다. 따라서 좌측이 자속이 들어가는 S극이고 우측이 자속이 나오는 N극이므로 맞다

​
